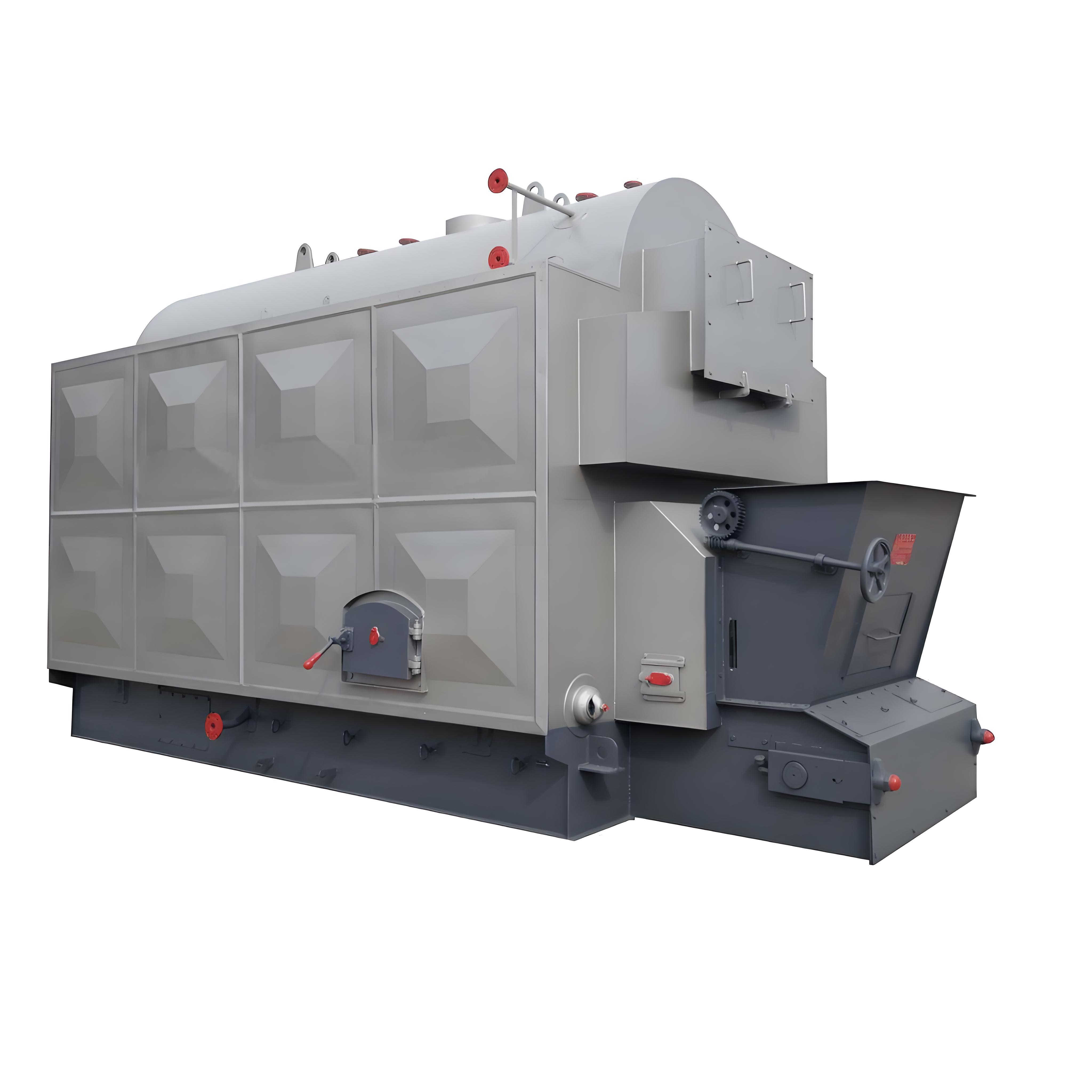

卧式链条蒸汽锅炉的设计采用三回程水火管混合式结构，即在锅筒内布置螺纹烟管，通过多次换热提高热效率。这种设计能够有效降低热应力，提高锅炉的安全性和使用寿命。此外，卧式链条蒸汽锅炉还采用了波形炉胆和全湿背结构，进一步增强了其传热效果和稳定性。
卧式链条蒸汽锅炉因其结构紧凑、运行稳定、节能环保等特点。其自动化控制系统可以实现精准的燃烧控制和安全保护，确保锅炉的安全运行。
它采用波形炉胆和螺纹烟管设计，提高了传热效率，并且具备较高的热效率，可以达到88%以上。此外，这种锅炉还配备了先进的自动控制系统，能够实现全自动运行，包括自动点火、自动加水、自动清灰等功能，确保锅炉的安全和稳定运行。
在燃烧方式上，卧式链条蒸汽锅炉通常采用机械加煤的方式，通过链条炉排将燃料送入炉膛进行燃烧。燃烧产生的高温烟气通过炉膛内的螺纹烟管进行多次换热，最终通过烟囱排出。这种设计不仅提高了燃烧效率，还减少了燃料消耗和排放物。
配备除尘器和脱硫装置，可以有效去除烟气中的飞灰和有害气体，确保锅炉的环保性能、适用于燃煤、生物质等多种燃料，能够满足不同规模的供热需求。锅炉出厂时已经完成大部分安装工作，只需进行简单的现场调试即可投入使用。同时，锅炉设计合理，便于日常维护和检修。
自动化程度高，减少了人工操作，降低了运行成本、安全可靠多重安全保护措施，如水位保护、压力保护等，确保锅炉在各种工况下的安全运行。
卧式自动链条蒸汽锅炉凭借其高效节能、自动化程度高、结构紧凑、环保性能好得到广大客户的认可。
卧式自动链条蒸汽锅炉的主要产品参数及型号介绍：
常见系列及型号
DZL系列（单锅筒纵置式链条炉排）
结构特点：卧式三回程水火管混合式设计，采用轻型链条炉排机械加煤，配备鼓风机、引风机和刮板式自动出渣系统。
代表型号：
DZL4-1.25-AII：额定蒸发量4 t/h，工作压力1.25 MPa，蒸汽温度194℃，燃料为AII类烟煤，热效率78%，燃料消耗615 kg/h，外形尺寸6.78×2.73×3.25 m，重量27.26 T。
DZL2-1.25-AII：蒸发量2 t/h，压力1.25 MPa，蒸汽温度193℃，适用于纺织、食品等行业。
DZL6-1.6-AII：蒸发量6 t/h，压力1.6 MPa，运输尺寸9.3×2.6×3.6 m。
燃料适应性：可燃烧烟煤、无烟煤、生物质颗粒等，部分型号支持多燃料混烧。
SZL系列（双锅筒纵置式链条炉排）
结构特点：分体式设计（上下锅筒），采用独立风仓精准配风，炉膛由水冷壁管和前后拱构成，热效率较同类产品高5%以上。
代表型号：
SZL6-1.25-AII：蒸发量6 t/h，压力1.25 MPa，运输尺寸9.3×2.6×3.6 m。
SZL10-2.45-AII：蒸发量10 t/h，压力2.45 MPa，适用于大型工业场景。
生物质专用型号
DZL1-1.25-T：支持生物质燃料，配备自动上料、清灰系统，数字集成控制器实现全自动运行。
DZL4-1.25-BMF：专为生物质颗粒设计，热效率可达80%以上。
关键参数汇总
| 参数项 | 典型值 | 备注 |
|---|---|---|
| 额定蒸发量 | 1~20 t/h（常见1、2、4、6、10 t/h） | 根据型号不同，最高可达35 t/h |
| 工作压力 | 0.7~2.45 MPa | 如DZL4-1.6-AII压力为1.6 MPa |
| 蒸汽温度 | 169.6~203℃ | 饱和蒸汽温度，部分型号支持过热蒸汽 |
| 燃料类型 | AII类烟煤、生物质颗粒、无烟煤等 | 部分型号支持多燃料混烧 |
| 热效率 | 78%~85% | SZL系列热效率较市场平均高5% |
| 燃料消耗量 | 约615 kg/h（DZL4-1.25-AII燃煤） | 生物质燃料消耗量略高 |
| 排放标准 | 烟尘浓度＜80 mg/Nm³，黑度≤1级 | 符合环保要求 |
| 外形尺寸 | 长度5.6~12.5 m，宽度1.8~3.2 m | 分体式型号运输尺寸较小 |
自动化控制：
PLC微电脑编程控制，实时显示运行参数及故障报警，支持人机界面操作。
生物质型号配备自动点火、上料、清灰系统，实现无人值守。
高效节能：
采用节能炉拱和螺纹烟管设计，增强热交换效率。
SZL系列独立风仓设计优化配风，降低燃料浪费。
结构设计：
快装式结构，锅炉主体、烟道、除尘器等模块化出厂，缩短安装周期。
水冷壁管和锅筒采用20#无缝钢管/锅炉专用钢板，耐压性强。
适用于工业加工：纺织印染、食品加工、橡胶塑料、化工医药等。
集中供热：适用于区域供暖、酒店、医院等。
环保改造：生物质型号替代燃煤锅炉，降低碳排放。
具体选型需结合燃料类型、蒸汽需求及安装条件进一步确定。
